اوریفیس پلیت: اندازه‌گیری دقیق جریان سیالات در خطوط لوله

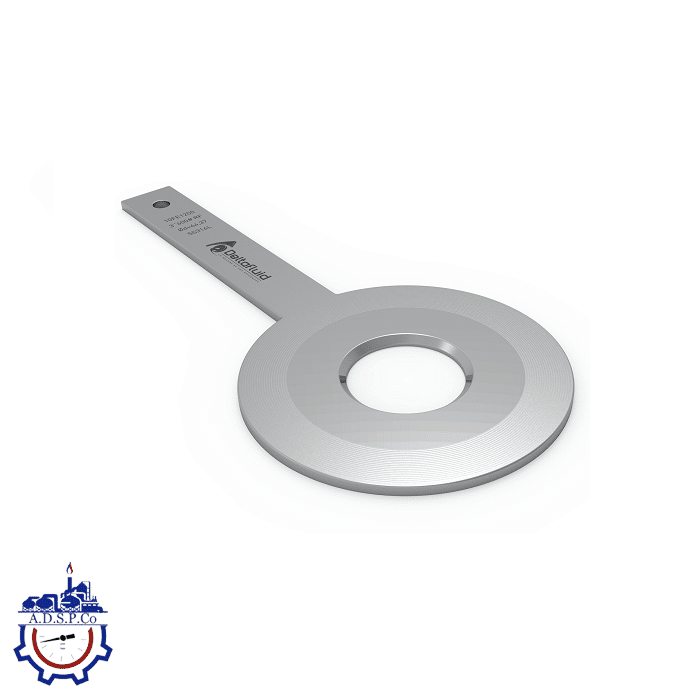

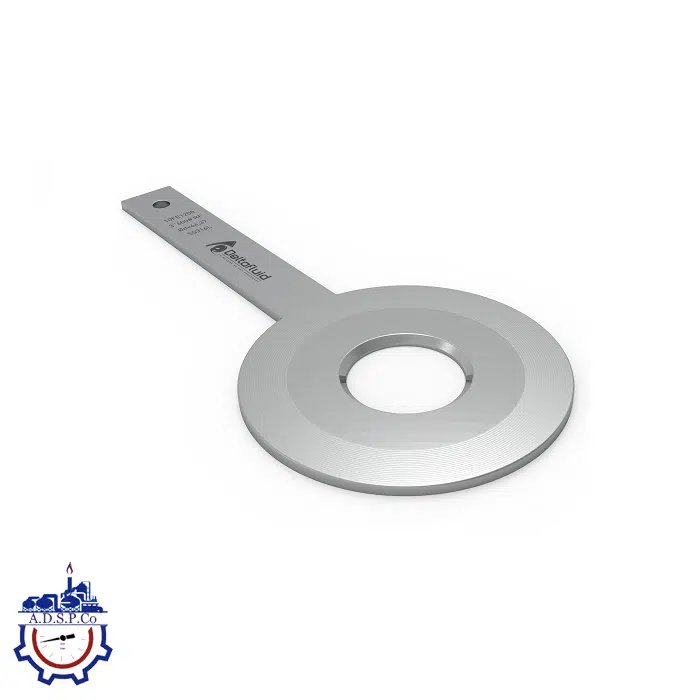

اوریفیس پلیت یک صفحه فلزی است که درون یک لوله نصب می‌شود و جریان سیال از آن عبور می‌کند. این صفحه دارای یک سوراخ مرکزی (اورِیفیس) است که باعث ایجاد افت فشار در جریان سیال می‌شود. بر اساس اختلاف فشار قبل و بعد از سوراخ اوریفیس، میزان دبی یا جریان سیال محاسبه می‌شود. این دستگاه یکی از روش‌های غیرمستقیم اندازه‌گیری جریان سیالات است. هدف اصلی از استفاده از اوریفیس، اندازه‌گیری و کنترل دبی (مقدار جریان) سیال از طریق اندازه‌گیری افت فشار ناشی از عبور سیال از سوراخ اوریفیس است.

اوریفیس پلیت می‌تواند برای اندازه‌گیری جریان انواع سیالات، از جمله گاز، مایعات و بخار استفاده شود. این دستگاه به‌ویژه برای سیالاتی که چگالی و ویسکوزیته قابل پیش‌بینی دارند، عملکرد خوبی دارد. همچنین، معمولاً برای لوله‌هایی با قطر مشخص طراحی می‌شوند. نصب آن‌ها به لوله‌های استاندارد (فلنج‌دار) و در مکان‌هایی که جریان یکنواخت دارند، بهترین عملکرد را دارند. بنابراین برای هر لوله‌ای می‌توان اوریفیس پلیت را استفاده کرد، اما انتخاب سایز و نوع مناسب بستگی به شرایط خاص پروژه دارد.

برای محاسبه دبی جریان، باید اختلاف فشار ایجاد شده قبل و بعد از سوراخ اوریفیس را اندازه‌گیری کرد. از این اختلاف فشار و ویژگی‌های سیال مانند چگالی و دما، می‌توان دبی جریان را با استفاده از معادلات خاص محاسبه کرد. معمولاً این محاسبات با استفاده از فرمول‌های استاندارد (مثل معادله برنولی) انجام می‌شود.

کاربردهای اوریفیس پلیت

1. اندازه‌گیری جریان گاز و مایعات: در خطوط لوله انتقال گاز طبیعی، نفت خام، آب، بخار، یا دیگر سیالات.
2. حسگر فشار: اوریفیس پلیت باعث ایجاد اختلاف فشار در دو طرف سوراخ خود می‌شود که می‌توان از آن برای اندازه‌گیری دقیق جریان استفاده کرد.
3. کاربرد صنعتی: به طور گسترده در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها و تأسیسات آب و فاضلاب به کار می‌رود.

عملکرد اوریفیس پلیت به این صورت است که:

1. یک دیسک فلزی نازک با یک سوراخ در وسط دارد.
2. هنگامی که سیال از طریق این سوراخ عبور می‌کند، سرعت سیال افزایش می‌یابد و در نتیجه فشار کاهش می‌یابد.
3. افت فشار در دو طرف سوراخ اندازه‌گیری می‌شود و این اطلاعات برای محاسبه جریان سیال استفاده می‌شود.

این دستگاه‌ها معمولاً در سیستم‌هایی با فشار بالا و در جاهایی که نیاز به اندازه‌گیری دقیق جریان سیال است، مانند صنایع نفت و گاز، صنایع شیمیایی و پالایشگاه‌ها، به کار می‌روند. اوریفیس پلیت‌ها به دلیل سادگی طراحی، هزینه پایین و دقت قابل قبول برای بسیاری از کاربردها محبوب هستند.

اصول طراحی اوریفیس پلیت

طراحی بر اساس معادله برنولی و اصل بقا جرم انجام می شود. معادله برنولی بیان می کند که در یک جریان سیال ثابت، مجموع انرژی مکانیکی در هر نقطه از جریان ثابت است. اصل بقا جرم بیان می کند که نرخ جرمی سیال که از یک سطح عبور می کند در طول زمان ثابت است.

با استفاده از این اصول، می توان معادله زیر را برای محاسبه نرخ جریان سیال از طریق یک اوریفیس پلیت بدست آورد:

Q = C * A * √(2 * (ΔP) / ρ)

در این معادله:

• Q نرخ جریان سیال (بر حسب متر مکعب در ثانیه)
• C ضریب تخلیه، که یک عدد بدون بعد است که به هندسه اوریفیس لیت و شرایط جریان بستگی دارد
• A مساحت سوراخ (بر حسب متر مربع)
• ΔP افت فشار بین بالا دست و پایین دست (بر حسب پاسکال)
• ρ چگالی سیال (بر حسب کیلوگرم بر متر مکعب)

فرمول محاسبه اوریفیس پلیت

فرمول محاسبه دبی جریان (Flow Rate) از طریق، بر اساس قانون برنولی و تفاوت فشار در دو طرف اوریفیس محاسبه می‌شود. این فرمول به طور معمول به شکل زیر است:

Q=CdA2ΔPρQ = C_d A \sqrt{\frac{2 \Delta P}{\rho}}

فرمول برای اندازه‌گیری دبی گاز (برای اوریفیس پلیت گازی)

برای اندازه‌گیری جریان گاز، فرمول به صورت زیر تغییر می‌کند:

Q=CdA2ΔPρ(1+KP)Q = C_d A \sqrt{\frac{2 \Delta P}{\rho (1 + \frac{K}{P})}}

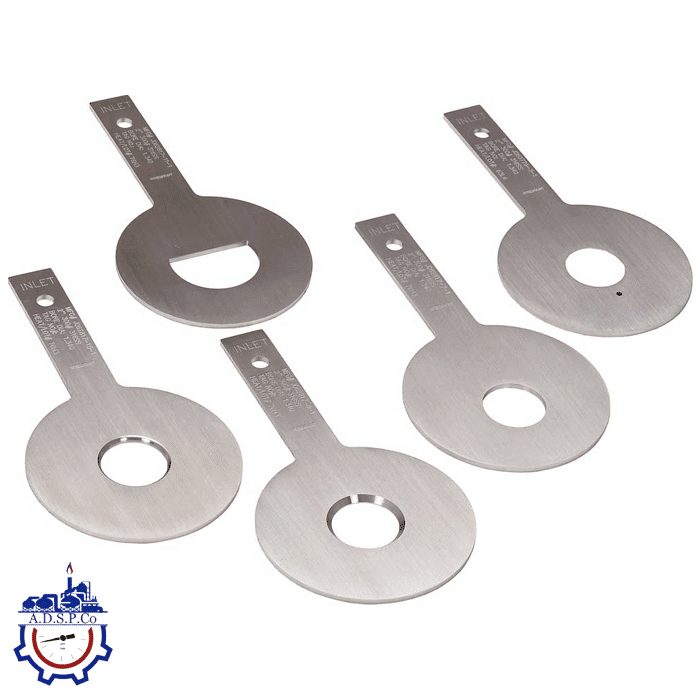

انواع اوریفیس پلیت

اوریفیس پلیت‌ها بر اساس نیازهای خاص صنعتی و ویژگی‌های سیالات مختلف در انواع مختلفی تولید می‌شوند. در زیر به انواع مختلف اشاره شده است:

1. اوریفیس پلیت دایره‌ای (Circular Orifice Plate)
   • این نوع رایج‌ترین نوع است و دارای سوراخ دایره‌ای شکل در مرکز صفحه است.
   • مناسب برای اندازه‌گیری جریان گازها، مایعات و بخار.
   • معمولاً در صنایع نفت، گاز و پتروشیمی به کار می‌رود.
2. اوریفیس پلیت مستطیلی (Rectangular Orifice Plate)
   • این نوع به جای سوراخ دایره‌ای، سوراخ مستطیلی دارند.
   • برای اندازه‌گیری جریان مایعات با سرعت‌های بالا یا سیالات غلیظ‌تر کاربرد دارند.
   • اغلب در فرآیندهای صنعتی خاص استفاده می‌شود.
3. اوریفیس پلیت مخروطی (Conical Orifice Plate)
   • این نوع دارای طراحی مخروطی است که باعث کاهش افت فشار و بهبود عملکرد آن می‌شود.
   • برای اندازه‌گیری جریان در شرایط خاص مانند سیالات با دبی پایین یا فشار بالا استفاده می‌شود.
4. اوریفیس پلیت با آویز (Annular Orifice Plate)
   • این نوع پلیت‌ها دارای سوراخ مرکزی و یک حلقه در اطراف سوراخ هستند که برای سیالات خاص با ویژگی‌های خاص طراحی شده‌اند.
   • اغلب برای سیالات با تغییرات سریع فشار یا جریان استفاده می‌شود.
5. اوریفیس پلیت با لبه‌های گرد (Orifice Plate with Rounded Edges)
   • در این نوع لبه‌های سوراخ به‌صورت گرد طراحی شده‌اند تا از آسیب‌دیدگی یا خوردگی در اثر جریان سیال جلوگیری شود.
   • این نوع طراحی بیشتر برای سیالات خورنده یا با دمای بالا کاربرد دارد.
6. اوریفیس پلیت استاندارد (Standard Orifice Plate)
   • برای کاربردهای عمومی و سیالات استاندارد طراحی شده‌اند و به‌طور معمول در صنایع نفت و گاز، شیمیایی و انرژی مورد استفاده قرار می‌گیرند.
   • اندازه‌ها و ویژگی‌ها معمولاً مطابق با استانداردهای صنعتی است.
7. اوریفیس پلیت با کاهش‌دهنده افت فشار (Pressure Reducing Orifice Plate)
   • پلیت‌ها برای اندازه‌گیری جریان در سیستم‌های با فشار بالا طراحی شده‌اند و می‌توانند کاهش افت فشار را بهبود دهند.
   • این پلیت‌ها بیشتر در سیستم‌های لوله‌کشی فشار بالا، مانند نیروگاه‌ها یا صنایع پتروشیمی استفاده می‌شوند.
8. اوریفیس پلیت با تکنولوژی چندمرحله‌ای (Multi-Stage Orifice Plate)
   • برای اندازه‌گیری دقیق جریان در سیستم‌های پیچیده که تغییرات زیادی در جریان یا فشار دارند، استفاده می‌شوند.
   • مناسب برای کاربردهای صنعتی خاص که نیاز به دقت بالا دارند.

قیمت و خرید اوریفیس

قیمت اوریفیس‌ها بسته به نوع، اندازه، متریال ساخت، دقت و برند متفاوت است. معمولاً اوریفیس‌ها از جنس فولاد ضد زنگ، مس، یا آلیاژهای خاص ساخته می‌شوند. قیمت آن‌ها به عوامل مختلفی مانند:

• اندازه اوریفیس
• جنس مواد ساخت
• نوع کاربرد و شرایط محیطی
• دقت و کیفیت ساخت

در بیشتر موارد، اوریفیس‌ها قیمت‌های نسبتاً مناسبی دارند و در مقایسه با دیگر ابزارهای اندازه‌گیری جریان (مانند فلومترهای الکترونیکی)، ارزان‌تر هستند. برای خرید اوریفیس می‌توانید از شرکت‌های مهندسی و تأمین‌کنندگان تجهیزات صنعتی یا فروشگاه‌های آنلاین ابزارهای صنعتی استفاده کنید.

مزایای اوریفیس پلیت

اوریفیس پلیت ها مزایای متعددی نسبت به سایر روش های اندازه گیری جریان دارند، از جمله:

• سادگی: اوریفیس پلیت ها دستگاه های ساده ای هستند که از نظر ساخت و نگهداری آسان هستند.
• قابلیت اطمینان: اوریفیس پلیت ها دستگاه های قابل اعتمادی هستند که دارای عمر طولانی هستند.
• دقت بالا: به دلیل طراحی ساده، اوریفیس پلیت دقت بالایی در اندازه‌گیری جریان دارد.
• هزینه پایین: هزینه ساخت و نگهداری اوریفیس پلیت نسبت به سایر دستگاه‌های اندازه‌گیری جریان پایین‌تر است.
• تنوع: اوریفیس پلیت ها می توانند برای اندازه گیری طیف وسیعی از سیالات و نرخ جریان استفاده شوند.
• عملکرد قابل اعتماد: این دستگاه به دلیل داشتن قطعات کم و سادگی در طراحی، به راحتی می‌تواند در شرایط سخت صنعتی عملکرد خوبی داشته باشد.

معایب اوریفیس پلیت

اوریفیس پلیت ها معایبی نیز دارند، از جمله:

• افت فشار: اوریفیس پلیت ها می توانند باعث افت فشار قابل توجهی در خط لوله شوند.
• حساسیت به رسوب: اوریفیس پلیت ها می توانند به رسوب و گرفتگی حساس باشند، که می تواند بر دقت اندازه گیری تأثیر بگذارد.

دستور العمل نصب اوریفیس

دستورالعمل دقیق نصب اوریفیس بستگی به نوع سیستم و مشخصات فنی دارد، اما به طور کلی، نصب اوریفیس شامل مراحل زیر است:

1. تمیز کردن لوله: قبل از نصب اوریفیس، لوله باید تمیز باشد تا از انسداد یا مشکلات ناشی از ذرات جامد جلوگیری شود.
2. قرار دادن اوریفیس: اوریفیس باید به دقت در محل مشخص قرار گیرد. برای نصب اوریفیس معمولاً از فلنج‌ها استفاده می‌شود.
3. اتصال تجهیزات اندازه‌گیری: گیج‌های فشار باید در نقاط قبل و بعد از اوریفیس نصب شوند تا فشار را اندازه‌گیری کنند.
4. چک کردن و کالیبراسیون: پس از نصب، سیستم باید بررسی و کالیبره شود تا از صحت عملکرد آن اطمینان حاصل شود.

مشاوره طراحی، ساخت انواع اوریفیس

برای طراحی و ساخت اوریفیس، مشاوره با متخصصان مهندسی ضروری است. اوریفیس‌ها در انواع مختلفی مانند:

• اوریفیس‌های دایره‌ای (که رایج‌ترین نوع هستند)
• اوریفیس‌های مقطع مستطیلی
• اوریفیس‌های مخروطی

بسته به نیاز صنعتی و ویژگی‌های سیال (مانند فشار، دما و نوع سیال)، انتخاب اوریفیس مناسب بسیار مهم است. متخصصان می‌توانند شما را در انتخاب نوع اوریفیس، ابعاد مناسب، متریال و نصب آن راهنمایی کنند.

جمع‌بندی

اوریفیس‌ها ابزارهای کارآمد و دقیق برای اندازه‌گیری جریان سیالات در صنایع مختلف هستند. آن‌ها نسبت به سایر ابزارهای اندازه‌گیری جریان مزایای زیادی از جمله هزینه پایین، دقت بالا و سادگی در نصب دارند. برای خرید و مشاوره طراحی، شما می‌توانید به تأمین‌کنندگان تجهیزات صنعتی یا مهندسان متخصص مراجعه کنید تا راهکارهای مناسبی برای نیازهای خود پیدا کنید.
