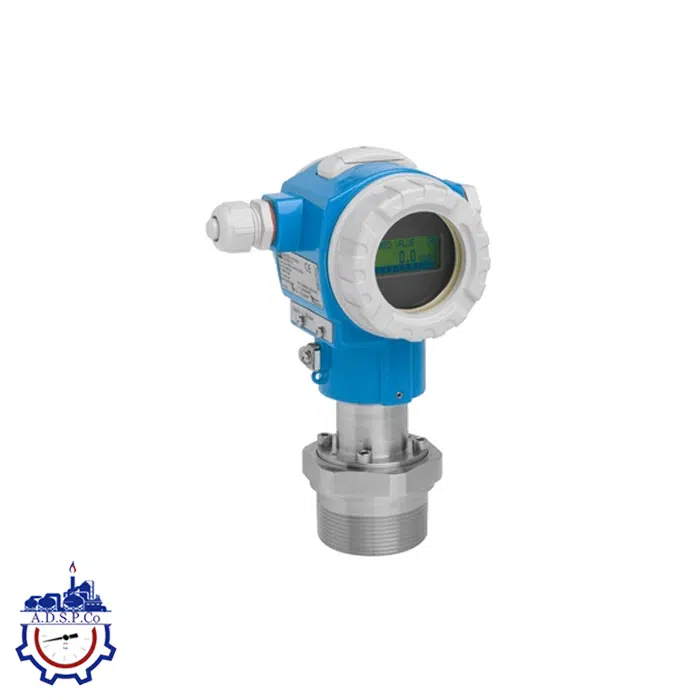

ترنسمیتر فشار Endress+Hauser PMC71

ترنسمیتر فشار Endress+Hauser PMC71 با سنسور سرامیکی بدون روغن برای اندازه‌گیری فشار مطلق و گیج در گازها یا مایعات طراحی شده است. این محصول دارای مشخصات و ویژگی‌های زیر است:

مشخصات فنی در یک نگاه

• دقت:
  • استاندارد: ±0.05%
  • پلاتین: تا ±0.025%
• دمای فرآیند:
  -40°C تا 150°C
  (-40°F تا 302°F)
• محدوده اندازه‌گیری فشار:
  100 میلی‌بار تا 40 بار
  (1.5 psi تا 600 psi)
• فشار فرآیند / حداکثر فشار بیشینه:
  60 بار (900 psi)
• اجزای در تماس با سیال:
  • سرامیک Ceraphire
  • آلیاژ C
  • 316L
  • مونل
  • PVDF
• حداکثر فاصله اندازه‌گیری:
  400 متر آب (1312 فوت)
• جنس دیافراگم فرآیند:
  سرامیک
• سلول اندازه‌گیری:
  100 میلی‌بار تا 40 بار
  (1.5 psi تا 600 psi)

کاربردها

فرستنده فشار دیجیتال Cerabar PMC71 با سلول اندازه‌گیری خازنی و سرامیکی بدون روغن برای کاربردهای فرآیندی و بهداشتی طراحی شده است. این دستگاه مناسب برای اندازه‌گیری فشار، سطح، حجم یا جرم در مایعات و گازها است. غشای سرامیکی مقاوم در برابر خلا با تشخیص شکستگی یکپارچه، ایمنی سیستم را تضمین می‌کند.

ویژگی‌ها و مزایای ترنسمیتر فشار Endress+Hauser PMC71

• مناسب برای کاربردهای خلا و محیط‌های دارای مواد خورنده و ساینده
• ایمنی فرآیند با تشخیص شکستگی غشاء
• سنسور سرامیکی با خلوص بالا و مقاوم در برابر اضافه‌بار (99.9% Al2O3)
• مدیریت داده‌ها با فناوری HistoROM برای راه‌اندازی، نگهداری و عیب‌یابی سریع و آسان
• راه‌اندازی آسان با منوی راهنمایی محلی، سیگنال 4 تا 20 میلی‌آمپر با HART، PROFIBUS PA و FOUNDATION Fieldbus
• بالاترین ایمنی با طراحی گازبندی شده، دارای گواهی SIL2/3 بر اساس استاندارد IEC 61508
• ارائه شده با منیفولدهای نصب شده، تست‌شده و بدون نشتی

وظایف اندازه‌گیری / کاربرد

اصل اندازه‌گیری

• فشار مطلق و گیج

ویژگی‌ها

• فرستنده دیجیتال با سنسور خازنی و غشای سرامیکی
• طراحی مدولار
• پایداری بلندمدت
• ایمنی پیشرفته با عملکردهای خودتشخیصی
• مانع ثانویه فرآیند برای افزایش ایمنی

ولتاژ تغذیه

• 4…20 میلی‌آمپر HART: 10.5 تا 45 ولت DC (غیر Ex)
  • Ex ia: 10.5 تا 30 ولت DC
• PROFIBUS PA: 9 تا 32 ولت DC (غیر Ex)
• FOUNDATION Fieldbus: 9 تا 32 ولت DC (غیر Ex)

دما

• دمای فرآیند:
  -20°C تا 150°C
  (-4°F تا 257°F)
• دمای محیط:
  -40°C تا 85°C
  (-40°F تا 185°F)

سلول اندازه‌گیری

• محدوده:
  100 میلی‌بار تا 40 بار (1.5 psi تا 600 psi)
  فشار مطلق / نسبی
• کوچک‌ترین بازه قابل کالیبراسیون:
  5 میلی‌بار (0.075 psi)
• مقاومت به خلا:
  0 میلی‌بار مطلق
• حداکثر نسبت تغییرات:
  100:1
• حداکثر فشار بیشینه:
  60 بار (900 psi)

اتصال فرآیند

• رزوه‌ای:
  G1/2 تا G2، R1/2، MNPT1/2 تا MNPT2
• فلنجی:
  DN25 تا DN80
  ASME 1 اینچ تا 4 اینچ
  JIS 10K
• بهداشتی:
  Tri-Clamp، DIN11851، Varivent N، SMS، DRD

مواد

• غشای فرآیند:
  سرامیکی
• واشرها:
  ویتون، EPDM، Chemraz، Kalrez، NBR
• مایع پرکننده:
  ندارد، سلول اندازه‌گیری خشک
• بدنه:
  آلومینیوم ریخته‌گری‌شده، AISI 316L

ارتباطات

• پروتکل‌ها:
  4…20 میلی‌آمپر HART
  PROFIBUS PA
  FOUNDATION Fieldbus
