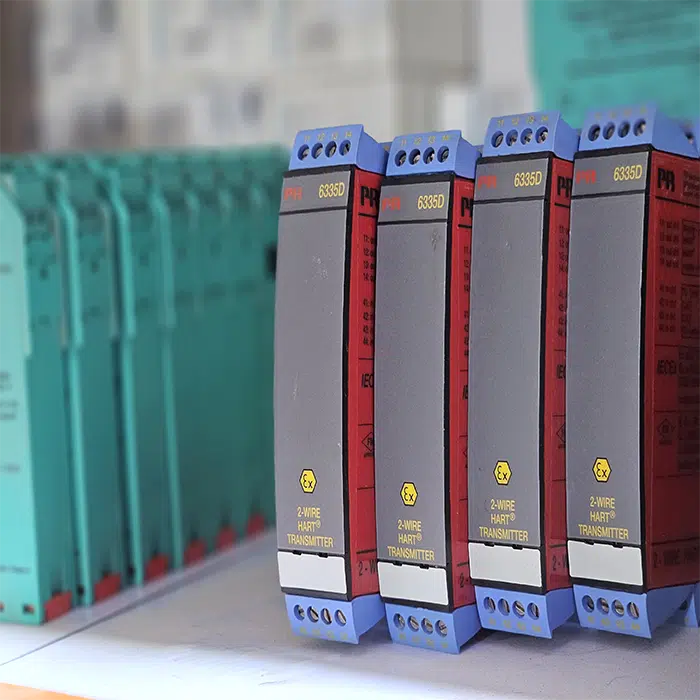

ترانسمیتر 2-سیم HART 6335D PR electronics

ترانسمیتر 2-سیم HART 6335D PR electronics برای اندازه‌گیری دقیق دما و تبدیل سیگنال‌های ورودی به خروجی استاندارد 4…20 میلی‌آمپر طراحی شده است.

این دستگاه با پشتیبانی از ورودی‌های متنوع از جمله سنسورهای RTD مانند Pt100 و Ni100، ترموکوپل‌ها (TC)، مقاومت اهمی و سیگنال‌های میلی‌ولت، قابلیت اندازه‌گیری با دقت بسیار بالا برای کاربردهای حساس را فراهم می‌کند. همچنین با بهره‌گیری از پروتکل HART 5، امکان ارتباط و پیکربندی آسان را ارائه می‌دهد. این محصول با رعایت استانداردهای ایمنی، قابلیت نصب در مناطق انفجاری (Ex zone 0) را دارد و در نسخه‌های تک کاناله و دو کاناله عرضه می‌شود تا انعطاف‌پذیری بیشتری در کاربردها ایجاد کند.

• مشخصات فنی:

نام تجهیز: HART transmitter 2-wire
شرکت سازنده: PR electronics
سری: 6335
مدل: 6335 D
دمای کاری: (-40 – 85 ) C
دمای کالیراسیون: (-20 – 28 ) C
منبع تغذیه: 8.0…30 VDC
توان کاری: 19 mW…0.7 / 1.4 W
دقت اندازگیری: Better than 0.05% of selected range
سنسور های ورودی: Pt100, Ni100, lin. R/ThermocoupleB, E, J, K, L, N, R, S, T, U, W3, W5
درجه حفاظت: IP20

اندازه‌گیری دقیق و ایمن با قابلیت‌های پیشرفته

ترانسمیتر 2-سیم HART 6335D PR electronics

• ویژگی‌های حسگرها:

– حسگرهای قابل استفاده: Pt100…Pt1000، Ni100…Ni1000 یا TC.

• روش‌های اندازه‌گیری:

– اندازه‌گیری دما به صورت خطی.
– اندازه‌گیری دما به صورت تفاضل یا میانگین از ۲ حسگر مقاومت یا TC.

• تبدیل و تقویت سیگنال:

– تبدیل تغییرات مقاومت خطی به یک سیگنال جریان آنالوگ استاندارد (برای مثال از شیرها یا حسگرهای سطح اهمی).
– تقویت سیگنال mV دوقطبی به یک سیگنال جریان استاندارد ۴…۲۰ میلی‌آمپر.
– اتصال تا ۱۵ کانال به یک سیگنال دیجیتال ۲ سیمی با ارتباط HART.

• ویژگی‌های فنی:

– برنامه‌ریزی سریع: کاربر می‌تواند PR6335D را در عرض چند ثانیه برای اندازه‌گیری دما در تمام دامنه‌های تعریف شده توسط استانداردها برنامه‌ریزی کند.
– جبران کابل: ورودی‌های RTD و مقاومت دارای جبران کابل برای اتصال ۲، ۳ و ۴ سیمی هستند.
– ایمنی : مدل 6335D طبق الزامات ایمنی سختگیرانه طراحی شده و برای استفاده در نصب‌های SIL مناسب است.
– محدودیت‌های سیگنال: یک محدودیت می‌تواند بر روی سیگنال خروجی برنامه‌ریزی شود.
– بررسی مداوم: داده‌های حیاتی ذخیره شده به دلایل ایمنی بررسی می‌شوند.
– تشخیص خطا: حسگر طبق دستورالعمل‌های NAMUR NE89 تشخیص خطا می‌دهد.

• نصب و راه‌اندازی:

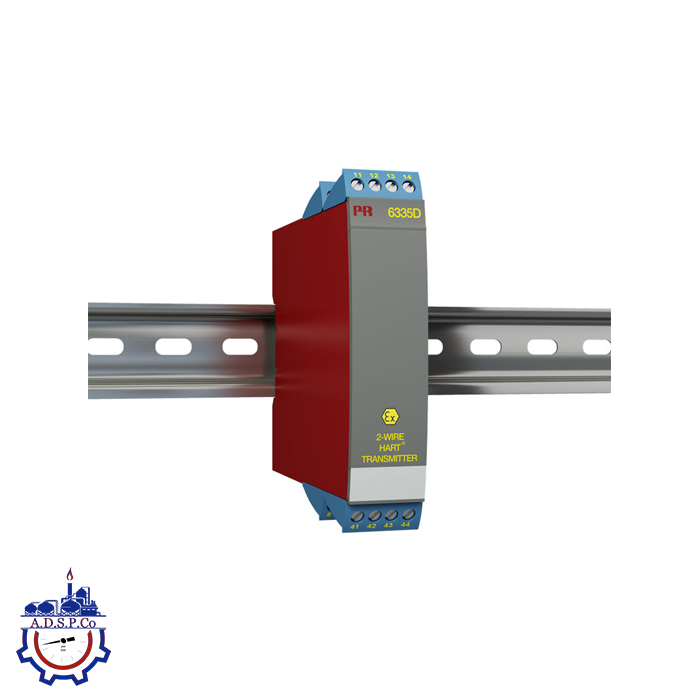

– نصب: به صورت عمودی یا افقی بر روی ریل DIN نصب می‌شود. با استفاده از نسخه ۲ کاناله، تا ۸۴ کانال در هر متر می‌تواند نصب شود.

• کاربردها:

– اندازه‌گیری دما: مناسب برای اندازه‌گیری دما با استفاده از سنسورهای RTD و ترموکوپل.
– اندازه‌گیری اختلاف یا میانگین دما: امکان اندازه‌گیری اختلاف یا میانگین دمای دو سنسور مقاومت یا ترموکوپل.
– تبدیل مقاومت خطی به سیگنال آنالوگ: تبدیل تغییرات مقاومت خطی به سیگنال جریان استاندارد، مانند استفاده در سنسورهای سطح اهمی.
– تقویت سیگنال‌های میلی‌ولت: تقویت سیگنال‌های میلی‌ولت دو قطبی به سیگنال جریان 4…20 میلی‌آمپر.
