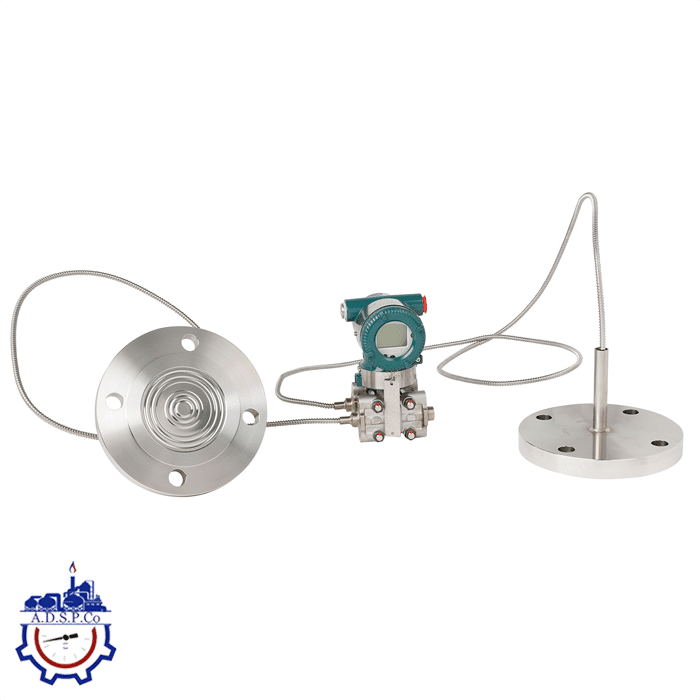

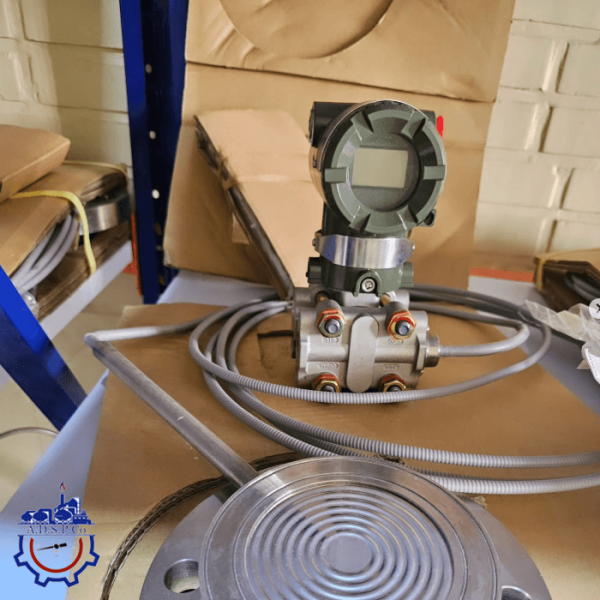

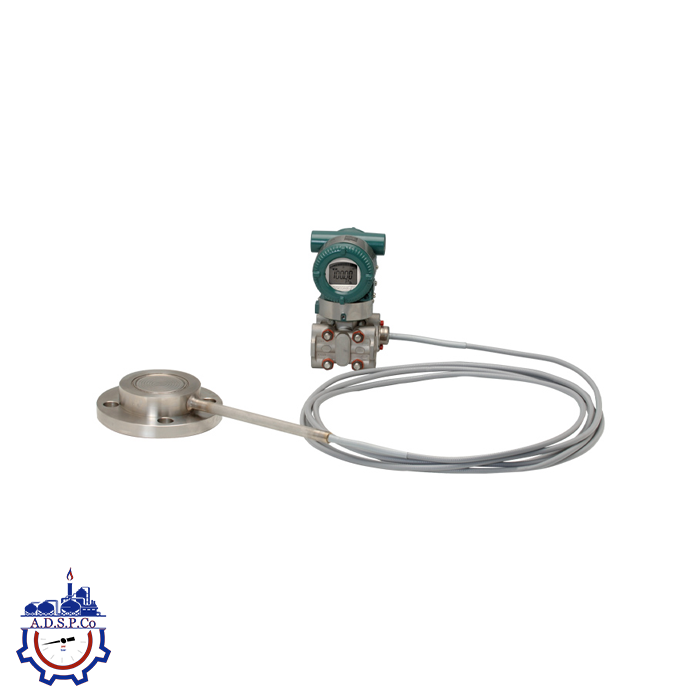

ترنسمیتر فشار دیافراگمی تک ریموت سیل Yokogawa
دسته: تجهیزات ابزار دقیق
مشخصات فنی:
- خروجی سیگنال: 4 تا 20 میلی‌آمپر برای ارتباط با سیستم کنترل و اندازه‌گیری
- تنظیم و کالیبراسیون: کالیبراتور هارت (Hart Protocol)
- جنس دیافراگم:
SST316L (استنلس استیل 316L)
HASTALOY (آلیاژ مقاوم در برابر خوردگی)
MONEL (آلیاژ مقاوم در برابر مواد خورنده)
TITANIUM (تیتانیوم)
GOLD (طلای مقاوم)
- رنج اندازه‌گیری فشار: 100 میلی‌بار تا 25 بار
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی
ترنسمیتر فشار دیافراگمی تک ریموت سیل Yokogawa برای اندازه‌گیری فشار در محیط‌های با شرایط خاص و خورندگی بالا طراحی شده است. این ترنسمیتر می‌تواند فشار را در مخازن مواد شیمیایی یا مایعات خورنده اندازه‌گیری کند و خروجی سیگنال ۴-۲۰ میلی‌آمپر را به سیستم کنترل ارسال نماید.
اجزای سیستم:
- ترانسمیتر فشار مطلق:
این دستگاه فشار مطلق یک محیط (گاز یا مایع) در یک سیستم را اندازه‌گیری می‌کند.
این ترانسمیتر فشار را نسبت به خلا مطلق اندازه‌گیری می‌کند، نه نسبت به فشار جو (در مقایسه با فشار محیطی).
- سیل دیافراگم:
سیل دیافراگم به‌عنوان یک مانع بین محیط فرآیند و سنسور ترانسمیتر عمل می‌کند.
این سیل تضمین می‌کند که ترانسمیتر از مایعات یا گازهای فرآیندی که ممکن است خورنده، ویسکوز یا دمای بالا داشته باشند، محافظت شود.
دیافراگم معمولاً از موادی مانند فولاد ضد زنگ ساخته می‌شود که در برابر خوردگی و سایش مقاوم است.
- مایع پرکننده:
بین سیل دیافراگم و ترانسمیتر معمولاً یک مایع پرکننده (مانند سیلیکون یا روغن معدنی) قرار دارد که فشار را از سیل دیافراگم به ترانسمیتر منتقل می‌کند.
این مایع پرکننده کمک می‌کند تا فشار وارد شده به دیافراگم به سنسور ترانسمیتر منتقل شود.
ویژگی‌های ترنسمیتر فشار دیافراگمی تک ریموت سیل Yokogawa
1. اندازه‌گیری فشار در مخازن مواد شیمیایی با خورندگی زیاد: این ترنسمیتر برای اندازه‌گیری فشار در محیط‌های شیمیایی و خورنده طراحی شده و قادر به کار در شرایط خاص است.
2. خروجی سیگنال 4-20 میلی‌آمپر: سیگنال خروجی از نوع آنالوگ بوده و می‌تواند به سیستم‌های کنترل ارسال شود.
3. قابلیت کانفیگ و تنظیمات با کالیبراتور هارت: این ترنسمیتر دارای قابلیت تنظیم و کالیبراسیون از طریق پروتکل HART است، که امکان دسترسی به تنظیمات دقیق‌تر و ارتباط بهتر با سیستم‌های کنترلی را فراهم می‌آورد.
4. مواد دیافراگم قابل انتخاب: دیافراگم ترنسمیتر از مواد مختلفی مانند SST316L، HASTALOY، MONEL، TITANIUM و GOLD ساخته می‌شود، که این امکان را می‌دهد که دستگاه برای کاربردهای مختلف و شرایط محیطی خاص انتخاب شود.
5. رنج اندازه‌گیری فشار: رنج اندازه‌گیری فشار این دستگاه از 100 میلی‌بار تا 25 بار متغیر است که برای اندازه‌گیری فشار در مخازن با انواع فشارهای متفاوت مناسب است.
- کاربرد:
این ترنسمیتر فشار در مواقعی که نیاز به تشخیص فشار و اندازه‌گیری سطح مواد در مخزن با توجه به چگالی سیال و سطح مخزن دارید.
جنس دیافراگم: دیافراگم این ترنسمیتر ممکن است از مواد مختلفی مانند:
SST316L (استیل ضد زنگ 316L)
HASTALOY
MONEL
TITANIUM
GOLD استفاده شود که این امکان را به شما می‌دهد تا متناسب با شرایط خاص فرآیند، انتخابی دقیق داشته باشید.
رنج اندازه‌گیری: رنج فشار قابل اندازه‌گیری از 100 میلی‌بار تا 25 بار است.
این ترنسمیتر‌ها به دلیل دقت بالا و قابلیت اطمینان، در صنایع مختلف مانند شیمیایی، پتروشیمی، دارویی و صنایع غذایی به طور گسترده‌ای استفاده می‌شوند.
