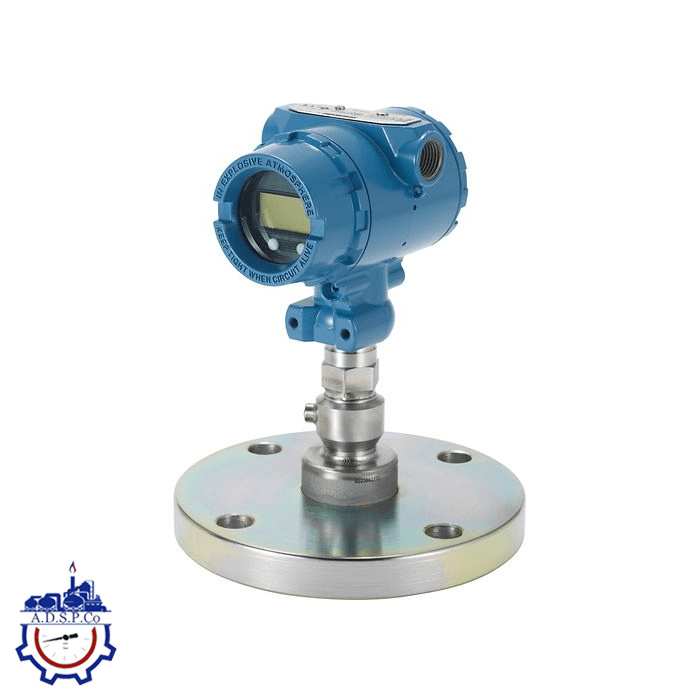

ترنسمیتر فشار دیافراگمی ROSEMOUNT 2088
دسته: تجهیزات ابزار دقیق
مشخصات فنی:
- نوع فشار: گیج و مطلق
- دقت: ±0.065% FS
- خروجی: سیگنال 4-20 میلی‌آمپر با پروتکل HART
- محدوده فشار: از 0 تا 20,700 کیلوپاسکال
- مواد بدنه و دیافراگم: استنلس استیل مقاوم در برابر خوردگی
- دمای عملیاتی: -40 تا +85 درجه سانتی‌گراد
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی
ترنسمیتر فشار دیافراگمی ROSEMOUNT 2088 یکی از ابزارهای دقیق و پرکاربرد در صنایع مختلف است که به طور خاص برای اندازه‌گیری فشار و تبدیل آن به سیگنال‌های استاندارد طراحی شده است. این دستگاه به دلیل طراحی مقاوم، دقت بالا و قابلیت اطمینان در شرایط عملیاتی مختلف، محبوبیت زیادی در صنایع پتروشیمی، نفت و گاز، صنایع غذایی، و دارویی دارد.
ویژگی‌های ترنسمیتر فشار دیافراگمی ROSEMOUNT 2088
- دقت بالا: با قابلیت اندازه‌گیری فشار تا ±0.065% FS (Full Scale).
- طراحی مقاوم: بدنه و دیافراگم از مواد مقاوم در برابر خوردگی ساخته شده است، مناسب برای محیط‌های خشن صنعتی.
- اندازه‌گیری فشار گیج و مطلق: توانایی اندازه‌گیری فشار نسبی و مطلق بسته به کاربرد.
- خروجی استاندارد: سیگنال 4-20 میلی‌آمپر با امکان ارتباط HART برای یکپارچه‌سازی با سیستم‌های کنترل.
- سبک و قابل نصب آسان: طراحی کم‌حجم و وزن سبک که امکان نصب راحت در موقعیت‌های مختلف را فراهم می‌کند.
کاربرد در اندازه‌گیری ارتفاع مخازن از طریق فشار سطح
یکی از مهم‌ترین کاربردهای ROSEMOUNT 2088، اندازه‌گیری ارتفاع مخازن از طریق سنجش فشار سطح مایع درون مخزن است. این فرآیند به این صورت انجام می‌شود:
- مفهوم اساسی:
- فشار در ته مخزن ناشی از وزن مایع روی آن است.
- رابطه بین فشار، ارتفاع و چگالی مایع به صورت زیر است: P=h⋅ρ⋅gP = h \cdot \rho \cdot g که در آن:
- PP: فشار (پاسکال)
- hh: ارتفاع مایع (متر)
- ρ\rho: چگالی مایع (کیلوگرم بر متر مکعب)
- gg: شتاب گرانش (متر بر مجذور ثانیه)
- نحوه نصب:
- ترنسمیتر فشار در پایین‌ترین نقطه مخزن (در نزدیکی کف) نصب می‌شود.
- دیافراگم با مایع داخل مخزن در تماس است و فشار هیدرواستاتیک مایع را اندازه‌گیری می‌کند.
- مزایا:
- اندازه‌گیری غیرمستقیم ارتفاع بدون نیاز به ورود به مخزن.
- دقت بالا و قابلیت اطمینان حتی در شرایط دمایی و فشاری متفاوت.
- مناسب برای مایعات مختلف از جمله مواد شیمیایی، نفت، و مواد غذایی.
- تصحیح چگالی:
- اگر چگالی مایع ثابت نباشد یا دما بر آن تأثیر بگذارد، باید جبران‌سازی دما و چگالی صورت گیرد.
مزایای استفاده از ROSEMOUNT 2088 برای این کاربرد
- سازگاری بالا: مناسب برای انواع مایعات از جمله مواد خورنده یا دماهای بالا.
- دوام در محیط‌های خشن: مقاومت بالا در برابر خوردگی، لرزش و تغییرات محیطی.
- یکپارچه‌سازی آسان: سازگاری با سیستم‌های SCADA و DCS.
