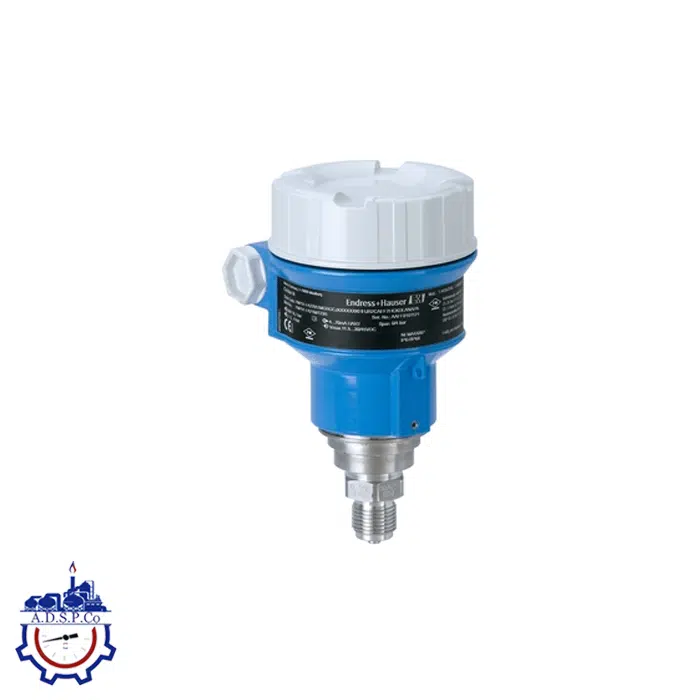

ترنسمیتر فشار Endress+Hauser PMP51

ترنسمیتر فشار Endress+Hauser PMP51؛ برای اندازه‌گیری فشار، سطح، حجم یا جرم در گازها، بخار یا مایعات در کاربردهای فرآیندی و بهداشتی طراحی شده است. این ترنسدیوسر با غشای فلزی برای کاربردهای فشار بالا تا 400 بار مناسب است.

کاربرد:

• مناسب برای کاربردهای فرآیندی و بهداشتی، مانند اندازه‌گیری فشار در مایعات و گازها.
• کاربردهای فشار بالا: اندازه‌گیری فشار تا 400 بار.
• گواهی SIL2: مطابق با استانداردهای IEC 61508 و IEC 61511، که ایمنی نظارت بر فشار فرآیند را تضمین می‌کند.

طراحی و ساخت:

• جنس بدنه: از آلومینیوم یا فولاد ضد زنگ (316L) به صورت تک محفظه‌ای.
• اتصالات فرآیندی: شامل رزوه‌ها، فلنج‌ها یا اتصالات بهداشتی.
• دما: دمای فرآیند از -40 تا +130°C (تا 150°C برای 1 ساعت).

عملکرد:

• محدوده اندازه‌گیری: از -1/0 تا +400 بار (-15/0 تا +6000 psi).
• دقت: ±0.1% از مقدار اندازه‌گیری شده یا ±0.075% برای دقت “پلاتین”.

ویژگی‌های ترنسمیتر فشار Endress+Hauser PMP51:

• مفهوم ماژولار: تعویض آسان نمایشگر یا الکترونیک.
• یکپارچگی انعطاف‌پذیر: پشتیبانی از HART، PROFIBUS PA و FOUNDATION Fieldbus برای یکپارچگی آسان با سیستم.
• راه‌اندازی ساده: راه‌اندازی آسان از طریق نمایشگر موجود در محل.
• مانوفولدهای تست‌شده ضد نشتی: برای نصب سریع و ایمن.

این ترنسدیوسر در صنایعی مانند صنایع شیمیایی، داروسازی، مواد غذایی و نوشیدنی، و انرژی کاربرد دارد که نیاز به اندازه‌گیری دقیق و قابل اعتماد فشار حتی در شرایط سخت دارند.

اصل اندازه‌گیری:

• فشار مطلق و گیج

ویژگی‌ها:

• ترنسدیوسر فشار هوشمند و قابل اعتماد.
• استفاده از سلول اندازه‌گیری پیزورزیستیو و دیافراگم ایزوله فرآیندی فلزی جوش‌خورده برای اندازه‌گیری دقیق.

ولتاژ تأمین:

• 4…20mA HART
  • غیر Ex: 11.5…45V DC
  • Ex ia: 11.5…30V DC
• PROFIBUS PA: 9…32V DC (غیر Ex)
• FOUNDATION Fieldbus: 9…32V DC (غیر Ex)

دقت:

• دقت مرجع:
  • استاندارد: 0.1%
  • پلاتین: 0.075%

دما:

• دمای فرآیند:
  • -40°C تا +130°C (-40°F تا +266°F)
  • تا +150°C برای 1 ساعت (302°F برای 1 ساعت)
• دمای محیط:
  • -40°C تا +85°C (-40°F تا +185°F)

محدوده اندازه‌گیری:

• سلول اندازه‌گیری:
  • 400 mbar تا 400 bar (5.8 psi تا 6000 psi)
  • اندازه‌گیری فشار نسبی و مطلق قابل پشتیبانی است.

کالیبراسیون و محدودیت‌های فشار:

• کمترین بازه قابل کالیبراسیون: 20 mbar (0.3 psi)
• مقاومت در برابر خلأ: 10 mbar (0.15 psi)
• حداکثر کاهش فشار: 20:1
• حداکثر محدودیت فشار اضافی: 600 bar (9000 psi)

اتصالات فرآیندی:

• اتصالات رزوه‌ای:
  • G1/2 تا G2، MNPT 1/2 تا MNPT 2
• اتصالات فلنج:
  • DN25 تا DN80، ASME 1 1/2″ تا 4″
• اتصالات بهداشتی:
  • Tri-Clamp، DIN11851، NEUMO، Varivent N، SMS، DRD

مواد:

• غشای فرآیندی:
  • 316L فولاد ضد زنگ، آلیاژ C، رودیوم > طلا
• واشر: بدون واشر، سلول اندازه‌گیری جوش‌خورده.
• مایع پرکننده: روغن سیلیکون یا روغن غیر فعال
• مواد بدنه:
  • آلومینیوم ریخته‌گری، AISI 316L

پروتکل‌های ارتباطی:

• 4…20 mA
• 4…20 mA HART
• PROFIBUS PA
• FOUNDATION Fieldbus
• IO-Link

این ترنسدیوسر فشار یک راه‌حل بسیار چندمنظوره و قابل اعتماد برای اندازه‌گیری فشار در صنایع مختلف از جمله فرآیند، بهداشت و محیط‌های خطرناک است و از گواهی‌ها و تاییدیه‌های متعدد برای تضمین انطباق و ایمنی برخوردار است.
