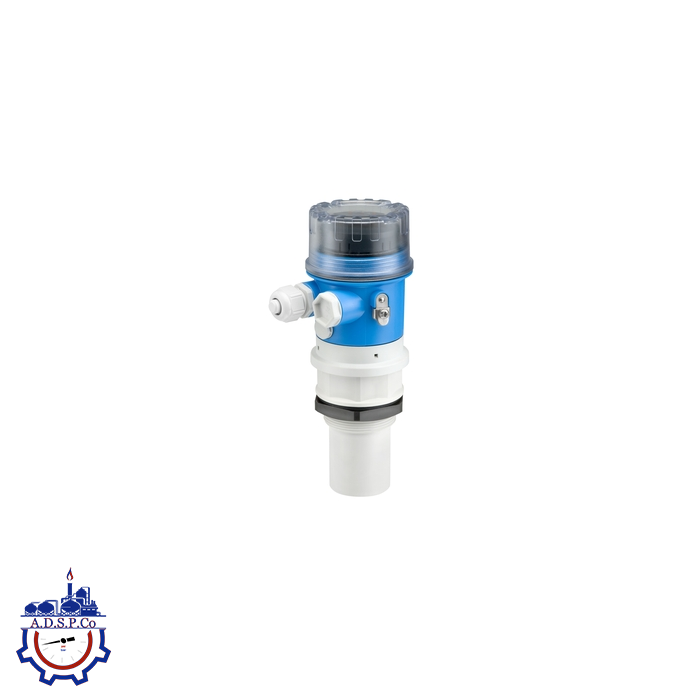

سطح سنج آلتراسونیک E+H FMU30
دسته: تجهیزات ابزار دقیق
مشخصات محصول:
- کشور سازنده: Endress+Hauser USA
- نوع دستگاه: دستگاه دو سیمه برای اندازه‌گیری مداوم سطح و دبی بدون تماس
- اتصال فرایند: رزوه
- دمای فرایند: -20 تا +60°C (-4 تا +140°F)
- فشار: +0.7 تا +3 بار (+10 تا +44 psi)
- حداکثر فاصله اندازه‌گیری:
– سنسور 1½” برای مایعات: 5 متر (16 فوت)
برای مواد فله‌ای: 2 متر (6.6 فوت)
– سنسور 2″ برای مایعات: 8 متر (26 فوت)
برای مواد فله‌ای: 3.5 متر (11 فوت) - فاصله مسدود کننده (Blocking Distance):
– سنسور 1½”: 0.25 متر (0.8 فوت)
– سنسور 2″: 0.35 متر (1.15 فوت)
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی
سطح سنج آلتراسونیک E+H FMU30، حسگر Prosonic FMU30 از فناوری Time-of-Flight برای اندازه‌گیری دقیق سطح و دبی استفاده می‌کند. در این روش، یک پالس اولتراسونیک از سنسور ارسال شده و پس از برخورد به سطح یا ماده هدف، باز می‌گردد. زمان رفت و برگشت پالس اولتراسونیک به سنسور محاسبه شده و بر اساس آن، فاصله یا سطح اندازه‌گیری می‌شود.
این فناوری به دلیل دقت بالا و قابلیت اندازه‌گیری بدون تماس، برای کاربردهای مختلف در صنایع مختلف بسیار مناسب است.
محدوده کاربرد حسگر FMU30 از نظارت بر سطوح در تصفیه‌خانه‌های فاضلاب و مخازن آب فرآیندی تا کاربردهای بارگیری، ذخیره‌سازی و مخازن بافر گسترش می‌یابد. این حسگر اولتراسونیک دارای الگوریتم‌های نرم‌افزاری اثبات‌شده است و تمامی پیام‌های هشدار و آلارم بر روی نمایشگر چهارخطی متنی ساده نمایش داده می‌شوند که تضمین می‌کند مشکلات به سرعت برطرف شوند. علاوه بر این، منحنی پوشش (Envelope Curve) نیز می‌تواند بر روی نمایشگر به نمایش درآید. به دلیل اینکه نتایج تحلیل‌ها مستقیماً در محل نمایش داده می‌شوند، این امر باعث می‌شود که تشخیص خطاها سریع و دقیق باشد.
مشخصات سطح سنج آلتراسونیک E+H FMU30
- نوع دستگاه:
دستگاه دو سیمه برای اندازه‌گیری مداوم سطح و دبی بدون تماس - اتصال فرایند:
رزوه - فاصله مسدود کننده (Blocking Distance):
– سنسور 1½”: 0.25 متر (0.8 فوت)
– سنسور 2″: 0.35 متر (1.15 فوت) - گواهی‌نامه‌های بین‌المللی حفاظت در برابر انفجار
- دقت:
±3 میلی‌متر یا ±0.2% از محدوده اندازه‌گیری تنظیم‌شده - دمای فرایند:
-20 °C…+60 °C
(-4 °F…+140 °F) - فشار فرایند / حد فشار زیاد حداکثر:
0.7 بار…3 بار مطلق
(10 psi …44 psi) - حداکثر فاصله اندازه‌گیری:
– سنسور 1½” برای مایعات: 5 متر (16 فوت)
برای مواد فله‌ای: 2 متر (6.6 فوت)
– سنسور 2″ برای مایعات: 8 متر (26 فوت)
برای مواد فله‌ای: 3.5 متر (11 فوت) - بخش‌های اصلی در تماس با مایع:
PP/EPDM
مزایا
– راه‌اندازی سریع و ساده:
راه‌اندازی دستگاه از طریق عملیات منو هدایت‌شده در محل با استفاده از نمایشگر چهارخطی متنی ساده که 7 زبان مختلف برای انتخاب در دسترس است.
– منحنی‌های پوشش برای تشخیص ساده:
نمایش منحنی‌های پوشش (Envelope Curves) روی نمایشگر در محل برای تشخیص آسان مشکلات.
– عملکرد خطی‌سازی (Linearization):
قابلیت خطی‌سازی تا 32 نقطه برای تبدیل مقدار اندازه‌گیری‌شده به هر واحد طول، حجم یا دبی.
– روش اندازه‌گیری بدون تماس:
این روش اندازه‌گیری نیاز به خدمات و نگهداری کمتری دارد.
– امکان نصب از طریق رزوه G 1½ یا 1½ NPT به بالا.
– سنسور دمایی یکپارچه:
برای اصلاح خودکار سرعت صوت وابسته به دما.

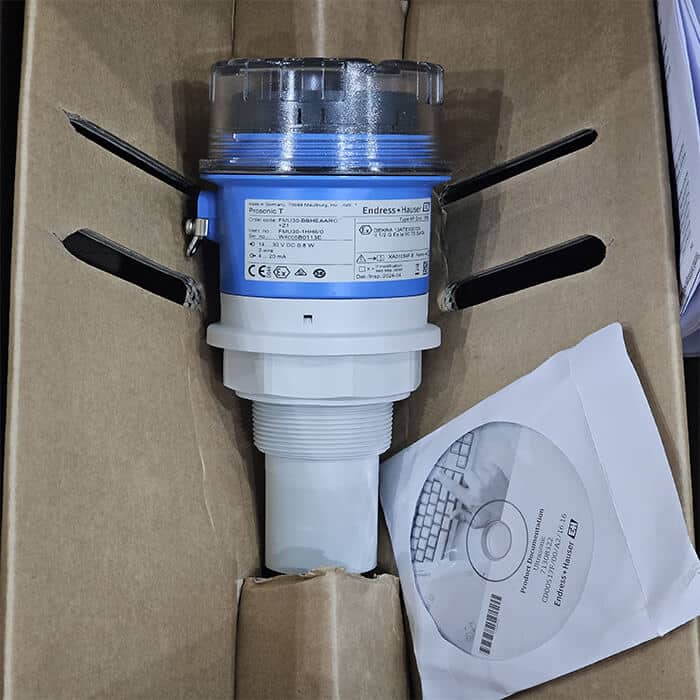

اندازه‌گیری اولتراسونیک
روش Time-of-Flight (زمان پرواز)
Prosonic FMU30
Ultrasonic measurement
Time-of-Flight
Prosonic FMU30
