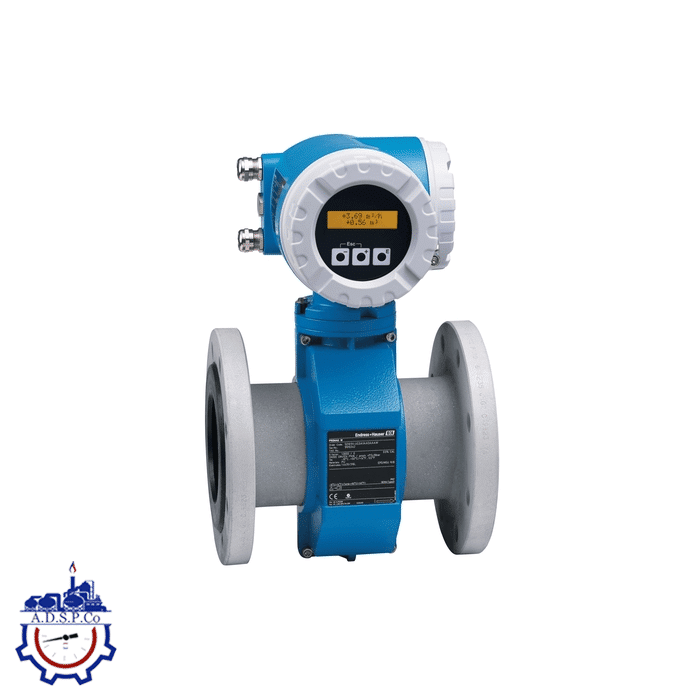

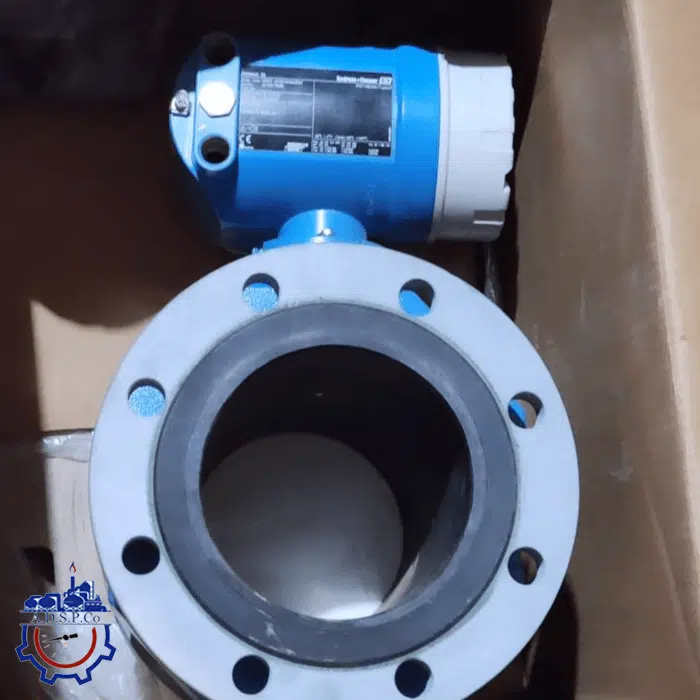

فلومتر الکترومگنتیک PROMAG50W
دسته: تجهیزات ابزار دقیق
مشخصات فنی:
- محدوده اندازه‌گیری
0…110’000 متر مکعب در ساعت - محدوده دمای سیال
-20…+80°C
(-4…+176°F) - محدوده دمای محیط
-20…+60°C
-40…+60°C (اختیاری) - درجه حفاظت
IP 67 (NEMA 4x)
IP 68 (NEMA 6P) - خروجی‌ها و ورودی‌ها
4…20 میلی‌آمپر
پالس/فرکانس
وضعیت
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی
فلومتر الکترومگنتیک PROMAG50W یکی از انواع فلومترهای دقیق است که برای اندازه‌گیری دبی یا سرعت جریان سیالات با استفاده از اصل القای فارادی طراحی شده است. این فلومتر به‌ویژه برای سیالاتی با رسانایی الکتریکی خاص، مانند آب و فاضلاب، اسیدها، مواد شیمیایی و سایر مایعات رسانا کاربرد دارد. بر اساس قانون القای فارادی، وقتی مایع رسانا از داخل میدان مغناطیسی عبور می‌کند، ولتاژی عمود بر جریان و میدان مغناطیسی القا می‌شود. این ولتاژ توسط الکترودهایی از جنس استیل، تیتانیوم یا هستلوی مقاوم اندازه‌گیری می‌شود و مقدار آن به طور مستقیم با سرعت جریان سیال ارتباط دارد. بنابراین، با اندازه‌گیری این ولتاژ می‌توان سرعت جریان را محاسبه کرده و دبی یا جریان حجمی را تعیین کرد.
ویژگی‌های سنسور
عملکرد بلندمدت امن و قابل اعتماد – سنسور مقاوم و کاملاً جوش‌کاری شده.
اندازه‌گیری جریان انرژی‌صرفه‌جویی – بدون افت فشار به دلیل محدود شدن مقطع عرضی.
بدون نیاز به تعمیر و نگهداری – بدون قطعات متحرک.
تأسیسات تایید شده برای آب شرب بین‌المللی.
درجه حفاظت IP68 (محفظه نوع 6P).
اصول عملکرد فلومتر الکترومگنتیک PROMAG50W
مشخصات فنی:
- محدوده قطر اسمی
DN 25…2000
1″…78″ - حداکثر خطای اندازه‌گیری
±0.5%
±0.2% (اختیاری) - محدوده اندازه‌گیری
0…110’000 متر مکعب در ساعت - حداکثر فشار فرآیند
PN6…40
Cl 150…300
JIS 10…20K
AWWA کلاس D
AS 2129 جدول E
AS 4087 PN16 - محدوده دمای سیال
-20…+80°C
(-4…+176°F) - محدوده دمای محیط
-20…+60°C
-40…+60°C (اختیاری) - درجه حفاظت
IP 67 (NEMA 4x)
IP 68 (NEMA 6P) - نمایش / عملیات
نمایشگر دو خطی با نور پس‌زمینه
دکمه فشار - خروجی‌ها
4…20 میلی‌آمپر
پالس/فرکانس
وضعیت - ورودی‌ها
وضعیت - ارتباط دیجیتال
HART
PROFIBUS PA/DP
ویژگی‌ها و کاربردها:
- مناسب برای سیالات رسانا: این فلومتر فقط برای سیالاتی که خاصیت رسانایی الکتریکی دارند، کاربرد دارد. به عنوان مثال، آب، اسیدها، شربت‌ها و سایر سیالات شیمیایی.
- عدم انسداد و قطعی جریان: یکی از مزایای فلومترهای الکترومغناطیسی، عدم وجود قطعات متحرک در داخل دستگاه است، بنابراین هیچگونه انسدادی در مسیر جریان مایع ایجاد نمی‌شود.
- دقت بالا: این فلومترها دقت بسیار بالایی در اندازه‌گیری جریان دارند و معمولاً خطای کمتری در مقایسه با فلومترهای مکانیکی نشان می‌دهند.
- کاربردهای صنعتی متنوع: فلومترهای الکترومغناطیسی در صنایع مختلف از جمله:
- آب و فاضلاب: اندازه‌گیری دبی آب و فاضلاب در ایستگاه‌های تصفیه.
- صنایع غذایی: اندازه‌گیری جریان مایعات و شربت‌ها در خطوط تولید مواد غذایی.
- صنایع شیمیایی و دارویی: اندازه‌گیری جریان اسیدها، بازها و سایر مواد شیمیایی.
- صنایع نفت و گاز: برای اندازه‌گیری جریان سیالات نفتی و سایر سیالات فرآیندی.
