لول گیج مغناطیسی (Magnetic Level Gauges)
دسته: شیرآلات صنعتی
مشخصات فنی:
- ساختار: چمبر از استیل ضد زنگ با اتصالات فلنجی
- محدوده اندازه‌گیری: ارتفاع سطح مایع از چند سانتیمتر تا چند متر
- دمای کاری: از -40°C تا 200°C
- فشار: تا 40 بار یا بیشتر
- دقت: ±1 تا ±2 سانتیمتر
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی

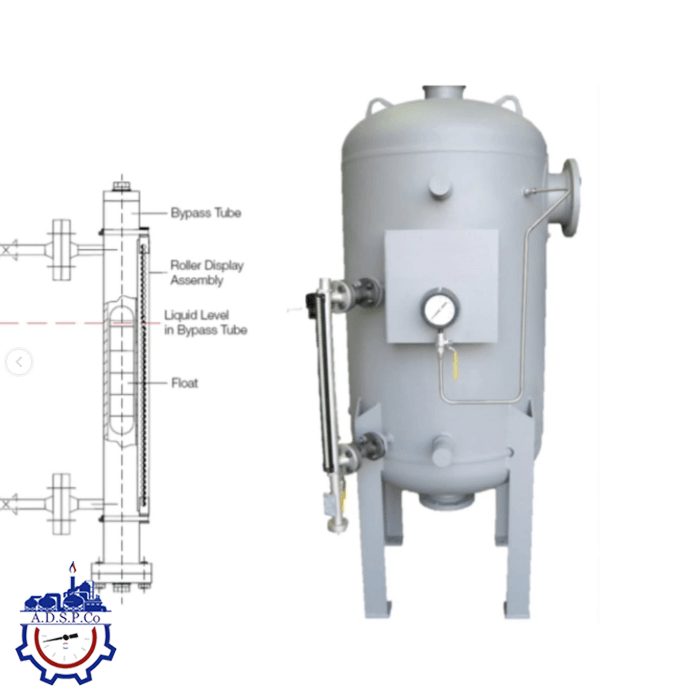

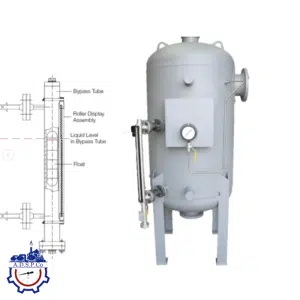

لول گیج مغناطیسی (Magnetic Level Gauges) از یک چمبر (محفظه) با اتصالات فلنجی تشکیل شده که به مخزن متصل می‌شود. این سیستم شامل شیرهای ونت برای تخلیه هوا یا گاز از بالا و شیر درین برای تخلیه چمبر از پایین است. در این لول گیج‌ها، یک شناور مغناطیسی داخل چمبر حرکت کرده و باعث تغییر جهت فلگ‌های فلزی روی خط کش گیج می‌شود که این تغییرات، میزان پر بودن مخزن را به‌وضوح نمایش می‌دهد.
این لول گیج‌ها برای اندازه‌گیری سطح مایعات در مخازن ذخیره، بویلرها و صنایع مختلف استفاده می‌شوند.
کاربردها:
- مخازن ذخیره آب و سیالات تمیز
- بویلرها و درام‌ها
- صنایع مختلف برای نظارت بر سطح مایعات
ویژگی‌ها:
- قابلیت نصب سوئیچ‌های مغناطیسی برای سطح HI LEVEL و LOW LEVEL
- امکان نصب ترنسمیترهای سطح راداری جهت کنترل پمپ‌ها و سیستم‌های کنترل
نحوه عملکرد لول گیج مغناطیسی (Magnetic Level Gauges)

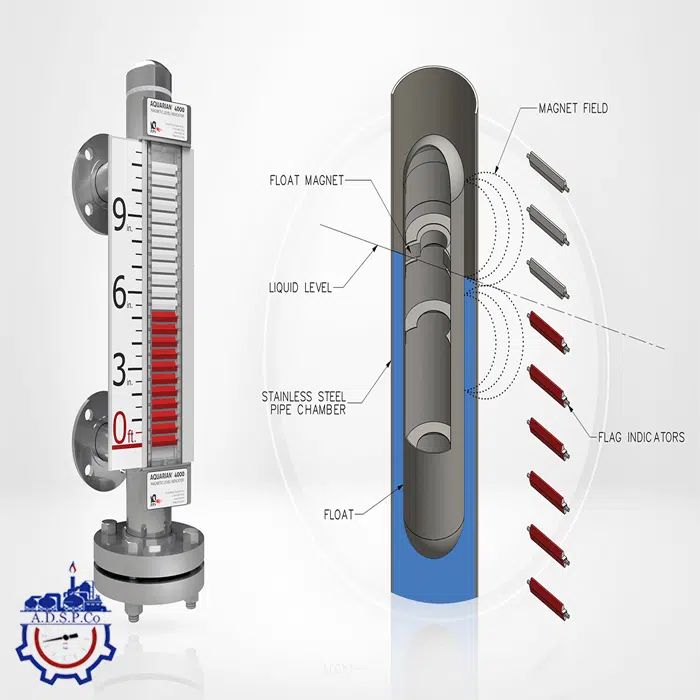

این دستگاه‌ها معمولاً از یک شناور مغناطیسی (magnetic float) استفاده می‌کنند که در داخل یک لوله محفظه‌ای (که معمولاً از جنس فلز یا پلاستیک مقاوم است) حرکت می‌کند. شناور مغناطیسی به گونه‌ای طراحی شده که با تغییر سطح مایع در مخزن، در موقعیت‌های مختلف جابجا می‌شود. این تغییرات با استفاده از یک سیستم مغناطیسی به صفحه‌نمایش یا نشانگر (Indicator) منتقل می‌شود.
وقتی که سطح مایع تغییر می‌کند، شناور مغناطیسی نیز بالا یا پایین می‌رود. در نتیجه، تغییرات مغناطیسی در نزدیکی سطح شناور باعث حرکت عقربه‌ها یا تغییر در رنگ صفحه‌نمایش می‌شود که نشان‌دهنده تغییرات سطح مایع است. این تغییرات می‌تواند به صورت آنالوگ (با استفاده از عقربه) یا دیجیتال (با استفاده از سنسورها و نمایشگرهای LCD/LED) ارائه شود.
مشخصات محصول:
- محفظه: ساخته‌شده از فولاد ضد زنگ
- اتصالات فلنجی: مطابق با استانداردهای صنعتی مانند ANSI، DIN یا JIS برای اتصال به مخازن.
- شیرهای ونت و درین: جهت تخلیه هوا و گاز
- سیستم نشانگر (Indicator):
فلگ‌های فلزی
نمایش آنالوگ
نمایش دیجیتال - دقت اندازه‌گیری: دقت بالا در اندازه‌گیری سطح مایع (معمولاً ±2-5 میلی‌متر).
- درجه حرارت کاری: قابل استفاده در دماهای معمولی (از -40 تا 200 درجه سانتی‌گراد و حتی بیشتر).
- فشار کاری: از فشار جو تا 100 بار یا بیشتر .
- پورت‌های خروجی (اختیاری):
سوئیچ‌های مغناطیسی: برای هشدار سطح بالا (HI LEVEL) و پایین (LOW LEVEL).
ترنسمیترهای سطح راداری: برای ارسال داده‌های سطح به سیستم‌های کنترلی یا پمپ‌ها (سیگنال‌های استاندارد مانند 4-20mA، HART، Modbus).
