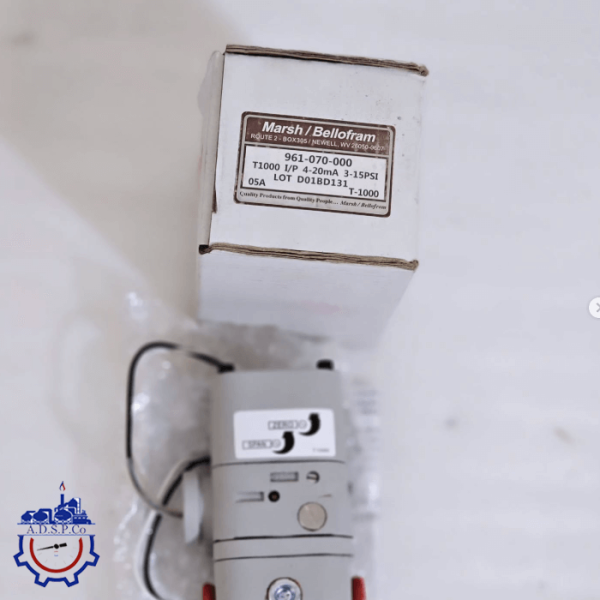

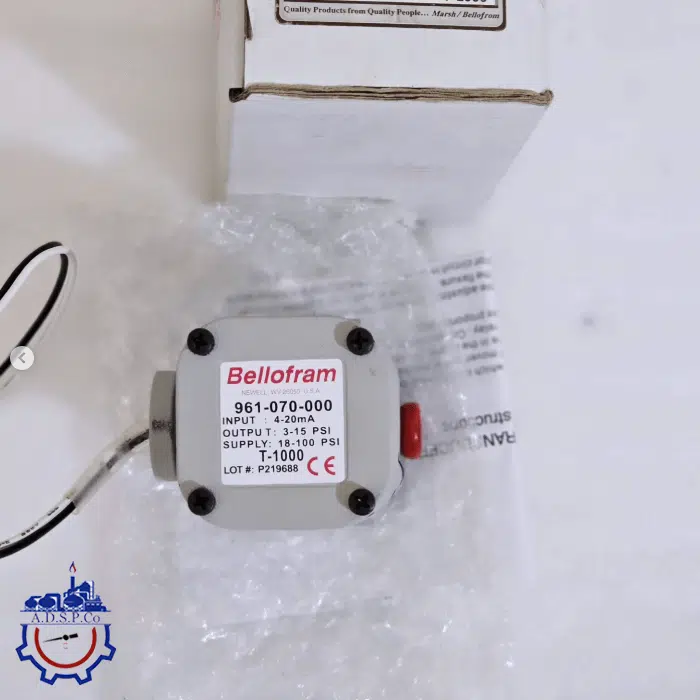

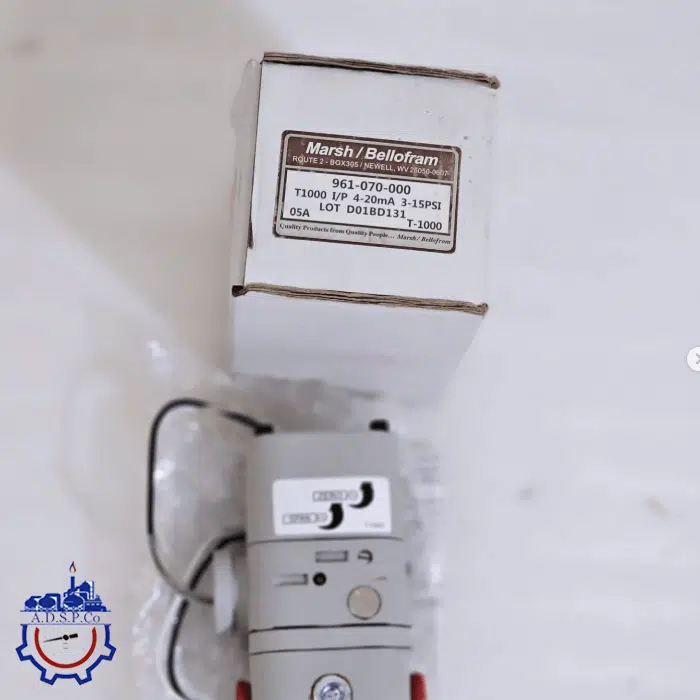

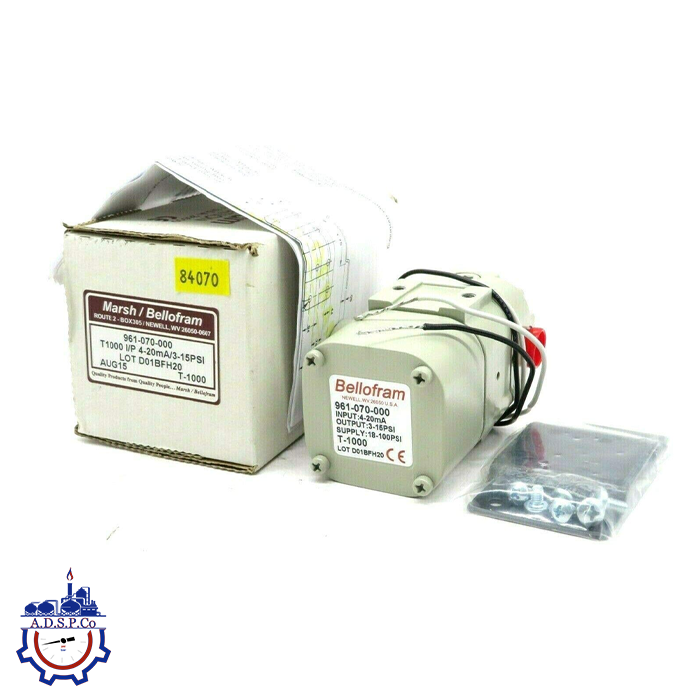

مبدل جریان به فشار Bellofram 961-070-000
دسته: تجهیزات ابزار دقیق
ویژگی های محصول:
- شرکت سازنده: Marsh Bellofram
- سری: t-1000
- مدل: 961-070-000
- فشار ورودی: 3-100 PSI
- فشار خروجی: 3-15 PSI
- سیگنال ورودی: 4-20 میلی‌آمپر
- ظرفیت جریان: حداکثر 12 SCFM
- اندازه پورت: 1/4 اینچ NPT (پنوماتیک) و 1/2 اینچ NPT (الکتریکی)
- محدوده دما: 28- تا 71 درجه سانتی‌گراد
- دقت: ±2% از محدوده
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی
مبدل جریان به فشار Bellofram 961-070-000 نوع I to P یک مبدل الکتروپنوماتیک است که سیگنال الکتریکی ورودی 4 تا 20 میلی‌آمپر را به فشار خروجی 3 تا 15 PSI تبدیل می‌کند.
این دستگاه به دلیل ویژگی‌هایی مانند اندازه کوچک، مصرف هوای کم، انعطاف‌پذیری در نصب، و کالیبراسیون آسان، گزینه‌ای ایده‌آل برای کاربردهای صنعتی مختلف است.
این دستگاه به دلیل بوستر داخلی با ظرفیت جریان بالا و طراحی مقاوم، در محیط‌های صنعتی سخت نیز قابل استفاده است.
ویژگی‌های کلیدی:
بوستر حجم داخلی: این ویژگی امکان جریان‌دهی بالا تا 12 SCFM (حدود 339 لیتر در دقیقه) را فراهم می‌کند.
اندازه کوچک و وزن سبک: طراحی فشرده و سبک برای نصب در فضاهای محدود مناسب است.
مصرف هوای کم: بهینه در مصرف انرژی و کاهش هزینه‌های عملیاتی.
نصب در هر زاویه‌ای: انعطاف‌پذیری بالا در نصب بدون تأثیر بر عملکرد دستگاه.
تنظیمات خارجی صفر و اسپن: امکان کالیبراسیون آسان و دقیق برای تطبیق با نیازهای مختلف.
محدوده وسیع فشار تأمین: پذیرش فشار تأمین از 3 PSI بالاتر از حداکثر خروجی تا 100 PSI، که انعطاف‌پذیری در کاربردهای مختلف را افزایش می‌دهد.
کاربردها:
این ترانسمیتر برای کنترل و راه‌اندازی تجهیزاتی مانند:
– محرک‌های شیرها
– دمپرها و لوورها
– موقعیت‌دهنده‌های شیر
– کنترلرها و رله‌ها
– سیلندرهای هوا
– کلاچ‌ها و ترمزها
مناسب است.
مشخصات فنی مبدل جریان به فشار Bellofram 961-070-000
– فشار ورودی: حداقل 3 PSI بالاتر از حداکثر فشار خروجی تا 100 PSI (معادل 6.9 بار).
– فشار خروجی: 3-15 PSI.
– سیگنال ورودی: 4-20 میلی‌آمپر.
– دقت: 2% از محدوده.
– ظرفیت جریان: حداکثر 12 SCFM (حدود 339 لیتر در دقیقه).
– اندازه پورت‌ها: 1/4 اینچ NPT برای اتصالات پنوماتیک و 1/2 اینچ NPT برای اتصالات الکتریکی.
– محدوده دمای عملیاتی: از 20- تا 160 درجه فارنهایت (معادل 28- تا 71 درجه سانتی‌گراد).
– اندازه پورت: 1/4 اینچ NPT (پنوماتیک) و 1/2 اینچ NPT (الکتریکی).
– محدوده دما: 28- تا 71 درجه سانتی‌گراد.
عملکرد این دستگاه بر اساس تبدیل سیگنال الکتریکی به فشار پنوماتیک (I to P) است. این فرآیند به صورت زیر انجام می‌شود:
- دریافت سیگنال الکتریکی:
دستگاه سیگنال جریان الکتریکی 4-20 میلی‌آمپر را از سیستم کنترل دریافت می‌کند. - تبدیل سیگنال:
سیگنال ورودی با استفاده از مکانیزم‌های داخلی ترانسمیتر به فشار پنوماتیک متناسب (3-15 PSI) تبدیل می‌شود. - تنظیم فشار خروجی:
فشار خروجی به تجهیزات نهایی (مانند محرک‌ها، دمپرها یا موقعیت‌دهنده‌های شیر) ارسال می‌شود تا عملکرد مورد نظر اجرا شود. - کنترل دقیق:
این ترانسمیتر دارای دقت بالا و تنظیمات خارجی برای صفر و اسپن است، که امکان کالیبراسیون دقیق و عملکرد پایدار را فراهم می‌کند. - پاسخ سریع:
به دلیل بوستر حجم داخلی، دستگاه می‌تواند جریان پنوماتیک بالا را تأمین کرده و عملکرد سریع تجهیزات متصل را تضمین کند.
این ویژگی‌ها و مشخصات، ترانسمیتر فشار 961-070-000 را به گزینه‌ای مناسب برای کاربردهای صنعتی مختلف تبدیل می‌کند.
