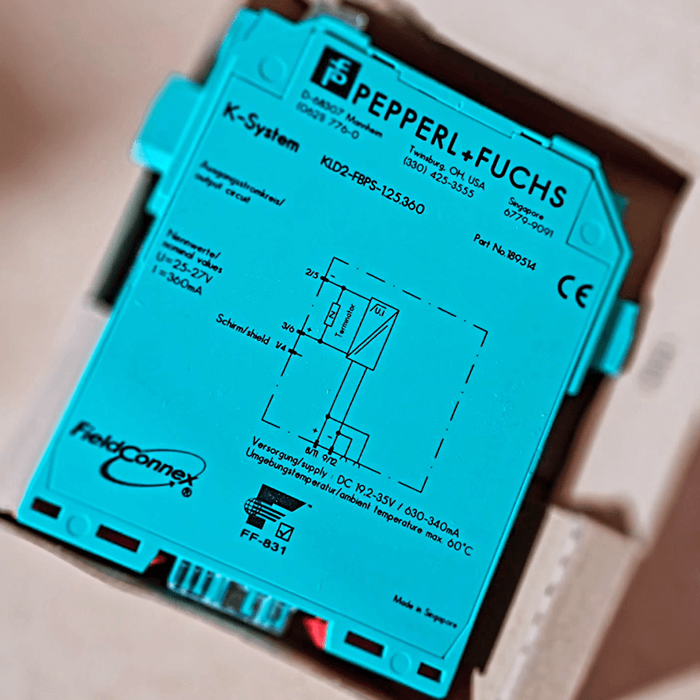

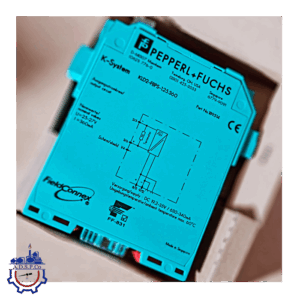

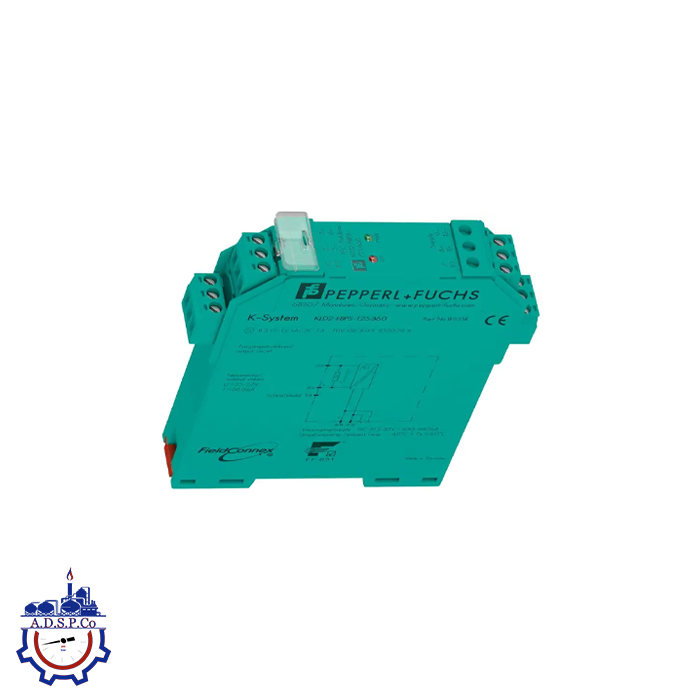

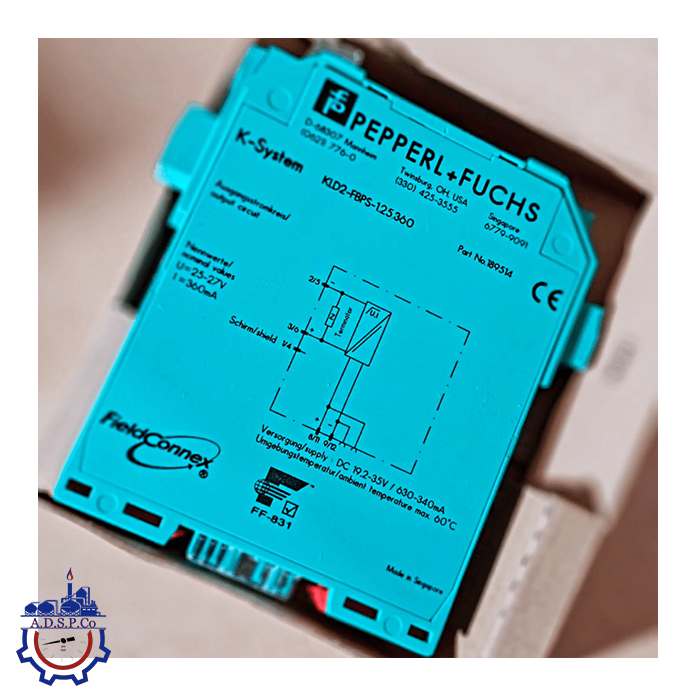

منبع تغذیه فیلدباس KLD2-FBPS-1.25.360

منبع تغذیه فیلدباس KLD2-FBPS-1.25.360، یک ماژول همه کاره برای بخش های فیلدباس تکی است. جریان و ولتاژ را تطبیق می دهد و فیلتر امپدانس مورد نیاز را فراهم می کند. قابلیت اطمینان ارتباطات از طریق جداسازی گالوانیکی بین بخش و منبع تغذیه را افزایش می یابد.

خروجی برق برای طول کابل های طولانی و تعداد دستگاه ها متناسب با نیازهای اکثر برنامه های فیلدباس طراحی شده است. جفت کننده های فیلدباس در صورت نیاز، حفاظت در برابر انفجار را انجام می‌دهند.

در دسترس بودن و عمر طولانی از طریق فیلتر امپدانس غیرفعال و طراحی بهینه شده برای اتلاف حرارت کم به دست می آید. ماژول ها را می توان بدون نیاز به فاصله در هر جهتی برای چیدمان تابلو بهینه و صرفه جویی در فضا نصب کرد. ماژول تشخیصی پیشرفته تلفن همراه مستقیماً به سوکت های آزمایشی که در ترمینال پلاگین قرار دارند متصل می شود. در ارتباط با محافظ بخش مدولار، این یک راه حل کاملا قابل گسترش است.

جزئیات منبع تغذیه فیلدباس KLD2-FBPS-1.25.360

عملکرد
این منبع تغذیه فیلدباس یک ماژول همه‌کاره برای بخش‌های تک‌گانه فیلدباس است. این دستگاه ولتاژ و جریان را تنظیم کرده و فیلتر امپدانس مورد نیاز را فراهم می‌کند. قابلیت اطمینان ارتباط از طریق ایزولاسیون گالوانیکی بین بخش و منبع تغذیه اصلی افزایش می‌یابد.

ویژگی‌ها
– خروجی توان: مناسب برای طول‌های بلند کابل و تعداد بالای دستگاه‌ها، مطابق نیازهای اکثر کاربردهای فیلدباس.
– محافظت در برابر انفجار: کوپلرهای فیلدباس محافظت در برابر انفجار را برای کار زنده در شاخه‌های جانبی فراهم می‌کنند.
– طراحی با دوام و طول عمر بالا: به لطف فیلتر امپدانس غیرفعال و طراحی بهینه برای کاهش گرمای تولید شده.
– نصب بهینه: ماژول‌ها می‌توانند بدون فاصله در هر جهتی نصب شوند، که منجر به طراحی بهینه و صرفه‌جویی در فضای تابلو می‌شود.

امکانات پیشرفته
– اتصال ماژول تشخیص پیشرفته: ماژول Advanced Diagnostic قابل حمل به طور مستقیم به سوکت‌های تست موجود در ترمینال قابل نصب متصل می‌شود.
– راه‌حل گسترش‌پذیر: در ترکیب با محافظ بخش ماژولار (Segment Protector)، یک راه‌حل کاملاً توسعه‌پذیر ارائه می‌دهد.

مشخصات عمومی
– طراحی/نصب: نصب در تابلو
– نصب در مناطق خطرناک: Zone 2 / Div. 2

مشخصات تغذیه
– اتصالات:
– ریل تغذیه (Power Rail) یا پایانه‌های 8+، 11+؛ 9-، 12-
– ولتاژ نامی: 19.2 … 35 ولت DC
– جریان نامی: 630 … 340 میلی‌آمپر
– توان مصرفی: به طور معمول 2.0 وات

اتصال فیلدباس

– تعداد بخش‌ها: 1
– اتصالات: پایانه‌های 3+، 6+؛ 2-، 5-؛ 1S، 4S (S = اتصال شیلد)
– ولتاژ نامی: 25 … 28 ولت
– جریان نامی: 360 میلی‌آمپر

ایزولاسیون گالوانیکی
– بخش فیلدباس / تغذیه: ایزولاسیون عملکردی مطابق با IEC 62103، ولتاژ ایزولاسیون نامی 250 ولت AC

انطباق با استانداردها
– الزامات سازگاری الکترومغناطیسی:
– دستورالعمل 2014/30/EU: EN 61326-1:2013
– سازگاری استاندارد:
– سازگاری الکترومغناطیسی: NE 21:2006
– درجه حفاظت: IEC/EN 60529
– استاندارد فیلدباس: IEC 61158-2, ISA S 50.02 part 2
– مقاومت در برابر شوک: EN 60068-2-27
– مقاومت در برابر ارتعاش: EN 60068-2-6

شرایط محیطی
– دمای محیط: -40 … 60 درجه سانتی‌گراد (-40 … 140 درجه فارنهایت)
– دمای ذخیره‌سازی: -40 … 85 درجه سانتی‌گراد (-40 … 185 درجه فارنهایت)
– رطوبت نسبی: کمتر از 95% بدون تراکم
– مقاومت در برابر شوک: 15g در 11 میلی‌ثانیه
– مقاومت در برابر ارتعاش: 1g در 10 … 150 هرتز
– درجه آلودگی: حداکثر 2، مطابق با IEC 60664
– مقاومت در برابر خوردگی: مطابق با ISA-S71.04-1985، سطح شدت G3

مشخصات مکانیکی
– نوع اتصال: پایانه‌های پیچی، قابل نصب
– مقطع هادی: تا 2.5 میلی‌متر مربع
– ابعاد بدنه: 20 × 115 × 107 میلی‌متر
– جنس بدنه: پلی‌کربنات
– درجه حفاظت: IP20
– وزن: حدود 210 گرم
– نصب: نصب روی ریل DIN
